Vì sao các bộ phận kim loại không đạt kiểm tra của khách hàng ngay cả khi độ cứng trông có vẻ đạt yêu cầu?
Vì sao các bộ phận kim loại không đạt kiểm tra của khách hàng ngay cả khi độ cứng trông có vẻ đạt yêu cầu?
Các chi tiết kim loại vẫn có thể không đạt yêu cầu kiểm tra của khách hàng ngay cả khi giá trị độ cứng có vẻ đáp ứng tiêu chuẩn. Các nguyên nhân phổ biến bao gồm vị trí thử nghiệm sai, phương pháp thử nghiệm không nhất quán, hồ sơ hiệu chuẩn kém, giá đỡ mẫu không ổn định, thử nghiệm độ sâu lớp phủ không đầy đủ, độ cứng bề mặt mà không xác minh độ cứng lõi, sự khác biệt giữa các lô sản phẩm, chuẩn bị mẫu kém và báo cáo kiểm soát chất lượng không rõ ràng.
Địa điểm kiểm tra sai
Giá trị chính xác từ khu vực không phù hợp có thể không phản ánh đúng bề mặt chức năng hoặc vùng quan trọng.
Kiểm tra chưa hoàn chỉnh
Độ cứng bề mặt có thể đạt yêu cầu trong khi độ cứng lõi, độ sâu lớp phủ hoặc biên dạng độ cứng vẫn không đạt.
Hồ sơ không rõ ràng
Khách hàng có thể từ chối các bộ phận nếu báo cáo thiếu thông tin về phương pháp, tỷ lệ, tiêu chuẩn, hiệu chuẩn hoặc địa điểm thử nghiệm.
Biến thể theo lô
Một vài mẫu đạt yêu cầu không thể chứng minh toàn bộ lô hàng ổn định nếu việc kiểm soát lấy mẫu yếu kém.
Vì sao chỉ số độ cứng chính xác vẫn chưa đủ
Nhiều nhà cung cấp linh kiện kim loại tin rằng nếu giá trị độ cứng nằm trong phạm vi yêu cầu, lô hàng sẽ đạt tiêu chuẩn kiểm tra của khách hàng. Trên thực tế, kiểm tra độ cứng không chỉ đơn thuần là một con số. Khách hàng có thể kiểm tra xem phương pháp kiểm tra, thang đo, vị trí kiểm tra, hồ sơ hiệu chuẩn, chuẩn bị mẫu, lấy mẫu theo lô và định dạng báo cáo có phù hợp với yêu cầu của họ hay không.
Một chi tiết có thể có giá trị độ cứng chấp nhận được nhưng vẫn không đạt yêu cầu kiểm tra nếu giá trị đó được đo trên bề mặt không phù hợp, bằng thang đo không phù hợp, trên mẫu không đại diện hoặc không có bằng chứng hiệu chuẩn thích hợp. Đối với các chi tiết được xử lý nhiệt, độ cứng bề mặt có thể đạt yêu cầu trong khi độ cứng lõi hoặc độ sâu lớp tôi không đáp ứng yêu cầu.
Vấn đề này thường gặp ở bánh răng, trục, ổ bi, ốc vít, vật đúc, vật rèn, khuôn mẫu, dụng cụ, các bộ phận hàn, các bộ phận được phủ và các bộ phận được xử lý bề mặt. Để giảm tỷ lệ khách hàng từ chối, nhà cung cấp cần coi việc kiểm tra độ cứng là một quy trình kiểm soát chất lượng hoàn chỉnh thay vì chỉ là một bước kiểm tra cuối cùng đơn giản.
1. Địa điểm thử nghiệm không phù hợp với yêu cầu của khách hàng.
Một trong những nguyên nhân phổ biến nhất dẫn đến việc kiểm tra không đạt yêu cầu là do kiểm tra sai vị trí. Độ cứng có thể khác nhau giữa bề mặt và lõi, sườn răng và chân răng, vùng hàn và kim loại nền, rãnh lăn và thân vòng, hoặc lớp tôi cứng và chất nền. Nếu nhà cung cấp kiểm tra ở vị trí dễ kiểm tra thay vì vị trí được chỉ định, giá trị báo cáo có thể không được chấp nhận.
Ví dụ, một bánh răng có thể cần kiểm tra độ cứng trên bề mặt răng làm việc. Một trục có thể cần kiểm tra trên rãnh được tôi cứng bằng cảm ứng. Một chi tiết hàn có thể cần kiểm tra độ cứng Vickers trên toàn bộ kim loại hàn, vùng ảnh hưởng nhiệt và kim loại nền. Kiểm tra một vùng phẳng ngẫu nhiên có thể cho kết quả đúng, nhưng điều đó không chứng minh vùng quan trọng đó đạt tiêu chuẩn.
| Loại bộ phận | Vị trí thử nghiệm quan trọng | Lỗi thường gặp |
|---|---|---|
| Bánh răng | Mặt bên của răng, chân răng, bề mặt, lõi hoặc đường cắt ngang của răng. | Chỉ cần kiểm tra một khu vực bằng phẳng dễ thao tác thay vì đáp ứng yêu cầu về răng. |
| Trục | Đường ray tôi cứng, ổ đỡ, lớp bề mặt hoặc lõi | Thử nghiệm ở khu vực không được gia cố chức năng. |
| Vòng bi | Đường dẫn hoặc phần vòng được chỉ định | Kiểm tra bề mặt không có chức năng nhưng dễ tiếp cận hơn |
| Phần hàn | Đường đi của kim loại hàn, vùng ảnh hưởng nhiệt (HAZ) và kim loại nền. | Chỉ báo cáo một giá trị duy nhất mà không so sánh theo vùng. |
2. Độ cứng bề mặt đạt yêu cầu nhưng độ cứng lõi không đạt yêu cầu.
Các chi tiết kim loại được xử lý nhiệt thường đòi hỏi sự cân bằng giữa bề mặt cứng và lõi dẻo dai. Độ cứng bề mặt giúp cải thiện khả năng chống mài mòn, nhưng lõi vẫn phải đảm bảo độ bền cơ học, độ dẻo dai và khả năng chống mỏi. Nếu chỉ kiểm tra bề mặt, vấn đề chất lượng sâu hơn có thể bị bỏ sót.
Trong quá trình kiểm tra của khách hàng, một số bộ phận bị lỗi vì giá trị HRC hoặc HV trên bề mặt trông có vẻ đúng, nhưng độ cứng lõi lại nằm ngoài phạm vi cho phép. Lõi quá mềm có thể bị biến dạng dưới tải trọng. Lõi quá cứng có thể làm cho bộ phận trở nên giòn. Điều này đặc biệt quan trọng đối với bánh răng, trục, ổ bi, khuôn mẫu, dụng cụ và các bộ phận ô tô.
Để tránh vấn đề này, nhà cung cấp nên xác nhận:
Bản vẽ yêu cầu độ cứng bề mặt hay cả độ cứng bề mặt và độ cứng lõi.
Vị trí đặt điểm kiểm tra độ cứng lõi.
Liệu xét nghiệm có nên được thực hiện trên mẫu đã được cắt lát hay không.
Cho dù cần sử dụng phương pháp đo Rockwell, Vickers hay phương pháp khác.
Liệu các giá trị bề mặt và giá trị cốt lõi có nên xuất hiện trong cùng một báo cáo hay không.
Liệu kết quả có liên quan đến hồ sơ lô xử lý nhiệt hay không.
3. Độ dày lớp vỏ hoặc độ dày lớp tôi cứng chưa được xác minh
Đối với các chi tiết được tôi cứng bằng phương pháp cacbon hóa, nitơ hóa, cacbonitrit hóa hoặc cảm ứng, giá trị độ cứng bề mặt chính xác không chứng minh được lớp tôi cứng đủ sâu. Khách hàng có thể từ chối các chi tiết nếu độ sâu lớp tôi cứng quá nông, quá sâu hoặc không được hỗ trợ bởi hồ sơ độ cứng phù hợp.

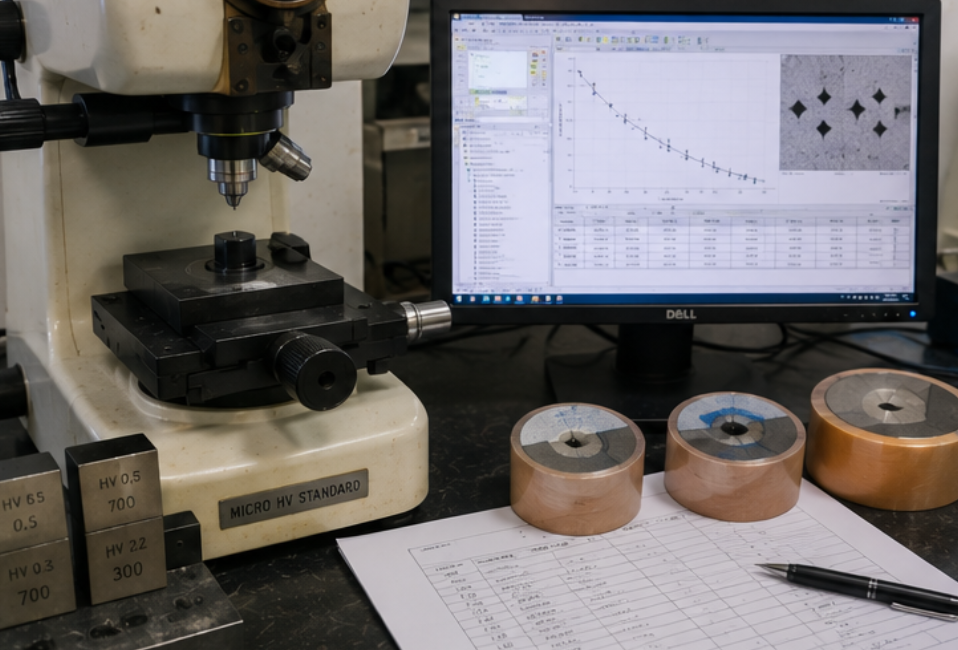

Kiểm tra độ sâu lớp tôi thường yêu cầu chuẩn bị mẫu bằng phương pháp luyện kim và kiểm tra độ cứng Micro Vickers. Mẫu được cắt qua vùng cần kiểm tra, gắn kết, mài, đánh bóng và kiểm tra bằng nhiều vết lõm từ bề mặt vào sâu bên trong. Kết quả sẽ cho thấy đường cong biểu diễn độ cứng và giá trị độ sâu lớp tôi hiệu quả.
| Quy trình bề mặt | Rủi ro kiểm tra | Kiểm tra được đề xuất |
|---|---|---|
| Tôi cacbon hóa | Độ cứng bề mặt đạt yêu cầu nhưng độ sâu lớp tôi luyện thực tế quá nông. | Biểu đồ độ cứng Micro Vickers từ bề mặt đến lõi. |
| Nitriding | Lớp màng mỏng bị hư hại hoặc không đủ sâu. | Thử nghiệm Micro Vickers tải trọng thấp trên mặt cắt ngang được đánh bóng. |
| Tôi cứng bằng cảm ứng | Chiều rộng hoặc chiều sâu vùng tôi cứng không khớp với bản vẽ. | Kiểm tra mặt cắt ngang dọc theo đường đã được tôi cứng. |
| Lớp phủ hoặc mạ | Độ cứng của chất nền ảnh hưởng đến độ lõm. | Kiểm tra độ cứng vi mô với tải trọng thấp thích hợp và khả năng giữ cạnh |
4. Phương pháp hoặc quy mô thử nghiệm không phù hợp với tiêu chuẩn của khách hàng.
Một lý do phổ biến khác dẫn đến việc bị từ chối là do phương pháp đo không phù hợp. Nhà cung cấp có thể báo cáo giá trị Rockwell, trong khi khách hàng yêu cầu Vickers hoặc Brinell. Nhà cung cấp có thể sử dụng HRC khi bản vẽ quy định HV hoặc HBW. Ngay cả khi giá trị có vẻ hợp lý, khách hàng vẫn có thể từ chối báo cáo vì phương pháp đo không phù hợp với yêu cầu.
Trước khi kiểm tra, nhà cung cấp cần xác nhận tiêu chuẩn, phương pháp, thang đo, lực thử, thời gian giữ tải và phạm vi chấp nhận được yêu cầu. Nếu thông số kỹ thuật của khách hàng không rõ ràng, cần làm rõ trước khi thử nghiệm và giao hàng.
Trước khi lập báo cáo độ cứng, hãy kiểm tra:
Phương pháp đo độ cứng yêu cầu: Rockwell, Brinell, Vickers, Micro Vickers, Shore, Barcol hoặc Leeb.
Yêu cầu về kích thước: HRC, HRB, HBW, HV, Micro HV, hoặc các loại khác.
Lực thử nghiệm yêu cầu và tiêu chuẩn thử nghiệm (nếu có).
Địa điểm thử nghiệm và số lượng mẫu cần thiết.
Phạm vi chấp nhận và dung sai.
Khách hàng có cho phép chuyển đổi giữa các thang đo hay không.

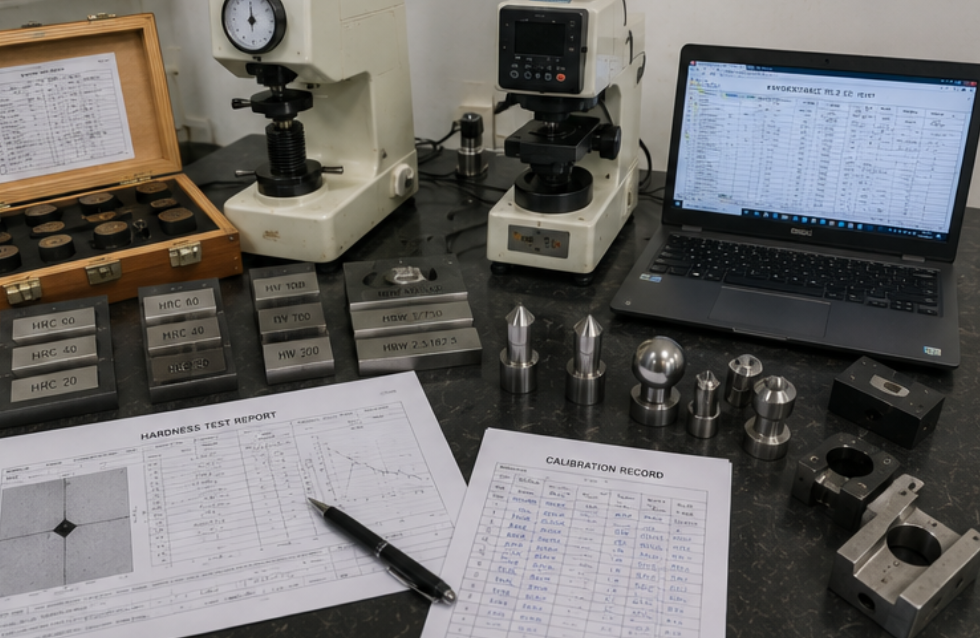

5. Hồ sơ hiệu chuẩn bị thiếu hoặc không thể truy xuất nguồn gốc
Giá trị độ cứng sẽ đáng tin cậy hơn khi thiết bị kiểm tra được xác minh bằng các khối hiệu chuẩn phù hợp. Nếu khách hàng yêu cầu bằng chứng hiệu chuẩn và nhà cung cấp không thể cung cấp, sản phẩm có thể không đạt yêu cầu kiểm tra ngay cả khi giá trị được báo cáo có vẻ chính xác.
Các khối chuẩn hiệu chuẩn phải phù hợp với phương pháp, thang đo và phạm vi độ cứng làm việc. Ví dụ, các chi tiết HRC nên được kiểm tra bằng các khối HRC phù hợp, thử nghiệm Brinell nên sử dụng khối HBW, và thử nghiệm Micro Vickers nên sử dụng khối Micro HV. Báo cáo cần ghi lại mã số người kiểm tra, giá trị khối, kết quả kiểm định, người vận hành và ngày kiểm tra khi cần thiết.
| Hồ sơ bị thiếu | Mối quan tâm của khách hàng | Thực hành tốt hơn |
|---|---|---|
| Giá trị khối hiệu chuẩn | Độ chính xác của thiết bị kiểm tra không thể được xác minh. | Ghi lại giá trị khối và số sê-ri. |
| Kết quả xác minh | Không có bằng chứng nào cho thấy người kiểm tra đã được kiểm tra trước khi tiến hành kiểm tra chính thức. | Kiểm tra kỹ trước khi thử nghiệm theo lô và lưu giữ hồ sơ. |
| Địa điểm thử nghiệm | Khách hàng không thể xác nhận liệu khu vực quan trọng đã được kiểm tra hay chưa. | Đánh dấu vị trí thử nghiệm trong báo cáo hoặc đính kèm bản vẽ/ảnh. |
| Người vận hành và ngày tháng | Khả năng truy xuất nguồn gốc yếu trong quá trình kiểm toán hoặc giải quyết tranh chấp. | Bao gồm thông tin người vận hành, ngày, mã số máy và số báo cáo. |
6. Phương pháp lấy mẫu theo lô quá yếu
Đôi khi nhà cung cấp kiểm tra một hoặc hai mẫu và cho rằng toàn bộ lô hàng đều đạt tiêu chuẩn. Nhưng nếu điều kiện vật liệu, tải trọng xử lý nhiệt, làm nguội, gia công hoặc xử lý bề mặt không ổn định, các chi tiết khác nhau trong cùng một lô có thể có giá trị độ cứng khác nhau.
Việc kiểm tra của khách hàng có thể thất bại khi khách hàng lấy mẫu các sản phẩm khác nhau từ lô hàng và phát hiện sự khác biệt. Nhà cung cấp nên xác định số lượng mẫu, vị trí kiểm tra, phạm vi chấp nhận và quy tắc kiểm tra lại trước khi giao hàng. Đối với các bộ phận quan trọng, hồ sơ độ cứng của lô hàng cần được liên kết với chứng nhận vật liệu và hồ sơ xử lý nhiệt.
Những câu hỏi quan trọng trước khi cải tiến quy trình kiểm tra độ cứng
Nếu các bộ phận kim loại không đạt yêu cầu kiểm tra của khách hàng ngay cả khi độ cứng có vẻ đạt tiêu chuẩn, nhà máy nên xem xét lại toàn bộ quy trình kiểm tra thay vì chỉ kiểm tra lại cùng một mẫu. Các câu hỏi sau đây giúp xác định nguyên nhân thực sự.
Địa điểm thử nghiệm có hoàn toàn trùng khớp với yêu cầu của khách hàng không?
Phương pháp và thang đo độ cứng được sử dụng có chính xác không?
Máy kiểm tra đã được xác minh bằng các khối hiệu chuẩn thích hợp trước khi kiểm tra chưa?
Mẫu thử đã được đặt đúng vị trí trong quá trình kiểm tra chưa?
Liệu điều kiện bề mặt có phù hợp với phương pháp đã chọn không?
Liệu chỉ kiểm tra độ cứng bề mặt hay cả độ cứng lõi và độ dày lớp tôi cứng cũng được kiểm tra?
Lượng mẫu lấy theo lô đã đủ chưa?
Liệu các nhà điều hành khác nhau có đạt được kết quả nhất quán không?
Báo cáo đã cung cấp đầy đủ thông tin chi tiết để khách hàng xem xét chưa?
Bạn cần thiết bị đo lường kỹ thuật số, hệ thống thị giác tự động, kiểm tra độ cứng Micro Vickers, hay thiết bị chuẩn bị mẫu tốt hơn?
Kết luận: Việc kiểm tra của khách hàng đòi hỏi một quy trình kiểm tra độ cứng hoàn chỉnh.
Các chi tiết kim loại có thể không đạt yêu cầu kiểm tra của khách hàng ngay cả khi độ cứng có vẻ chính xác vì quy trình kiểm tra có thể chưa hoàn chỉnh. Vấn đề có thể xuất phát từ vị trí kiểm tra sai, thiếu kiểm tra độ cứng lõi, không có hồ sơ độ sâu lớp tôi, phương pháp sai, hồ sơ hiệu chuẩn yếu, chuẩn bị mẫu kém, giá đỡ không ổn định hoặc lấy mẫu không đủ.
Một quy trình đáng tin cậy cần kết hợp lựa chọn phương pháp chính xác, vị trí thử nghiệm phù hợp, khối hiệu chuẩn thích hợp, thiết bị cố định ổn định, chuẩn bị mẫu khi cần thiết, kiểm soát lấy mẫu theo lô và khả năng truy xuất nguồn gốc báo cáo rõ ràng. Đối với các bộ phận được xử lý nhiệt, phủ, hàn, đúc, rèn hoặc các bộ phận chính xác, thử nghiệm Micro Vickers và báo cáo tự động có thể là cần thiết.
Nếu nhà máy của bạn từng gặp phải tình trạng khách hàng từ chối, phải kiểm tra lại nhiều lần, báo cáo độ cứng không rõ ràng hoặc tranh chấp sau khi giao hàng, việc xem xét lại toàn diện quy trình kiểm tra độ cứng có thể giúp giảm thiểu rủi ro và nâng cao niềm tin của người mua.
Câu hỏi thường gặp
Tại sao các bộ phận vẫn có thể không đạt kiểm tra nếu độ cứng nằm trong phạm vi cho phép?
Giá trị độ cứng có thể được đo ở vị trí sai, bằng phương pháp sai, không được hiệu chuẩn đúng cách, hoặc không kiểm tra độ cứng lõi, độ sâu lớp tôi, hoặc sự khác biệt giữa các lô sản phẩm.
Độ cứng bề mặt có đủ cho các chi tiết được xử lý nhiệt không?
Không phải lúc nào cũng vậy. Một số chi tiết được xử lý nhiệt cũng yêu cầu kiểm tra độ cứng lõi, độ sâu lớp tôi luyện hiệu quả hoặc hồ sơ độ cứng.
Những thiết bị nào giúp xác định độ dày lớp vỏ trấu?
Các máy đo độ cứng Micro Vickers với mặt cắt chuẩn bị sẵn, bàn XY và phần mềm đo biên dạng thường được sử dụng để kiểm tra độ sâu lớp bề mặt.
Báo cáo độ cứng cần bao gồm những thông tin gì?
Báo cáo cần bao gồm thông tin về chi tiết, vật liệu, phương pháp, thang đo, vị trí thử nghiệm, giá trị độ cứng, phạm vi chấp nhận, hồ sơ hiệu chuẩn, ngày tháng, người vận hành và số báo cáo.
Bạn cần hỗ trợ giảm thiểu tỷ lệ lỗi trong quá trình kiểm tra của khách hàng?
Hãy chia sẻ loại chi tiết kim loại, vật liệu, quy trình xử lý nhiệt, tiêu chuẩn độ cứng, địa điểm thử nghiệm, định dạng báo cáo hiện tại và vấn đề khách hàng từ chối sản phẩm. Chúng tôi có thể giúp bạn đề xuất các thiết bị đo độ cứng phù hợp, khối hiệu chuẩn, đồ gá, thiết bị chuẩn bị mẫu, hệ thống Micro Vickers và các giải pháp quy trình kiểm soát chất lượng hoàn chỉnh.
