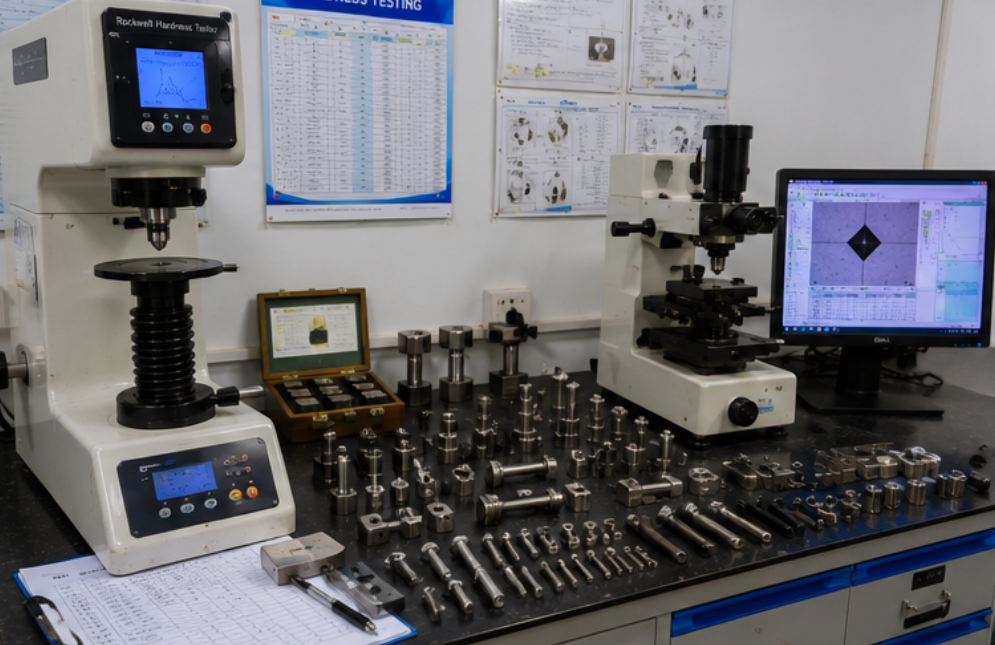

Các nhà sản xuất phụ kiện cần thiết bị kiểm tra độ cứng đáng tin cậy để xác minh độ cứng của bu lông, ốc vít, đinh tán, đai ốc, vòng đệm, đinh tán, chốt chính xác và các chi tiết kim loại nhỏ được xử lý nhiệt. Một giải pháp kiểm tra độ cứng phụ kiện hoàn chỉnh cần xem xét cấp vật liệu, quy trình xử lý nhiệt, thang đo thử nghiệm, kích thước mẫu, điều kiện bề mặt, đồ gá chi tiết nhỏ, khối hiệu chuẩn và báo cáo kiểm tra theo lô.
Độ cứng của bu lông
Kiểm tra độ bền, kết quả xử lý nhiệt và độ cứng bề mặt.
Kiểm tra vít
Kiểm tra các ốc vít nhỏ, các bộ phận có ren, ốc vít tự ren và các linh kiện chính xác.
Đồ gá chi tiết nhỏ
Các giá đỡ ổn định, đe chữ V và các phụ kiện tùy chỉnh giúp giảm thiểu sự dịch chuyển trong quá trình thử nghiệm.
Báo cáo theo lô
Hồ sơ điện tử giúp theo dõi số lô, giá trị độ cứng, trạng thái hiệu chuẩn và phê duyệt vận chuyển.
Tại sao việc kiểm tra độ cứng của ốc vít lại quan trọng?
Bu lông, ốc vít, đinh tán, đai ốc, vòng đệm, đinh tán và chốt chính xác là những chi tiết nhỏ, nhưng chúng thường chịu tải trọng cơ học quan trọng. Trong các ứng dụng ô tô, máy móc xây dựng, điện tử, đường sắt, năng lượng, dụng cụ, nội thất và lắp ráp công nghiệp, độ cứng của các chi tiết lắp ghép có thể ảnh hưởng đến độ bền kéo, khả năng chống mài mòn, hiệu suất ren, tuổi thọ mỏi và độ tin cậy của quá trình lắp ráp.
Nếu ốc vít quá mềm, ren có thể bị biến dạng, đầu ốc có thể bị trờn ren, hoặc các bộ phận có thể bị hỏng dưới tải trọng. Nếu ốc vít quá cứng, chúng có thể trở nên giòn, nứt trong quá trình lắp đặt hoặc bị hỏng khi va đập. Xử lý nhiệt, làm cứng bề mặt, thấm cacbon, mạ và mác vật liệu đều ảnh hưởng đến kết quả độ cứng cuối cùng.
Đối với các nhà sản xuất ốc vít, việc kiểm tra độ cứng không nên được coi là một bước kiểm tra ngẫu nhiên đơn giản. Giải pháp chính xác phải phù hợp với kích thước, cấp độ, điều kiện bề mặt, phương pháp thử nghiệm, khối lượng sản xuất và yêu cầu báo cáo của khách hàng.
1. Chọn phương pháp xác định độ cứng phù hợp cho ốc vít
Các loại ốc vít có thể được kiểm tra bằng phương pháp đo độ cứng Rockwell, Vickers, Micro Vickers, Brinell hoặc các phương pháp khác tùy thuộc vào vật liệu, kích thước, cấp độ và tiêu chuẩn. Phương pháp đo Rockwell thường được sử dụng để kiểm tra nhanh quá trình sản xuất khi ốc vít có đủ diện tích thử nghiệm và giá đỡ ổn định. Phương pháp đo Vickers hoặc Micro Vickers hữu ích cho các bộ phận nhỏ hơn, bề mặt mỏng, độ sâu lớp phủ và kiểm tra độ chính xác cao.
Một số loại ốc vít cần được kiểm tra ở phần đầu, thân, khu vực ren hoặc mặt cắt ngang đã được chuẩn bị. Người mua nên xác nhận phương pháp kiểm tra cần thiết trước khi lựa chọn thiết bị. Nếu vị trí kiểm tra nhỏ hoặc cong, các yêu cầu về đồ gá và chuẩn bị mẫu sẽ trở nên quan trọng hơn.
| Loại ốc vít | Nhu cầu kiểm tra phổ biến | Phương pháp được đề xuất |
|---|---|---|
| Bu lông và đinh tán | Xác minh cấp độ bền và xử lý nhiệt | Rockwell / Vickers |
| Ốc vít nhỏ | Độ cứng diện tích nhỏ và hiệu suất ren | Vickers / Micro Vickers |
| Ghim chính xác | Độ cứng bề mặt và độ tin cậy về kích thước | Rockwell / Vickers / Micro Vickers |
| Ốc vít được tôi cứng bề mặt | Độ dày lớp vỏ và cấu hình lớp tôi cứng | Thước đo Vickers siêu nhỏ kèm chuẩn bị mẫu |
2. Kiểm tra kích thước, hình dạng và phương pháp bảo quản mẫu.
Các loại ốc vít thường nhỏ, tròn, có ren và đôi khi khó giữ cố định trong quá trình thử nghiệm. Nếu chi tiết di chuyển, nghiêng hoặc lăn trong quá trình tải, kết quả độ cứng có thể trở nên không ổn định. Đó là lý do tại sao việc hỗ trợ mẫu là một phần quan trọng trong thử nghiệm độ cứng của ốc vít.

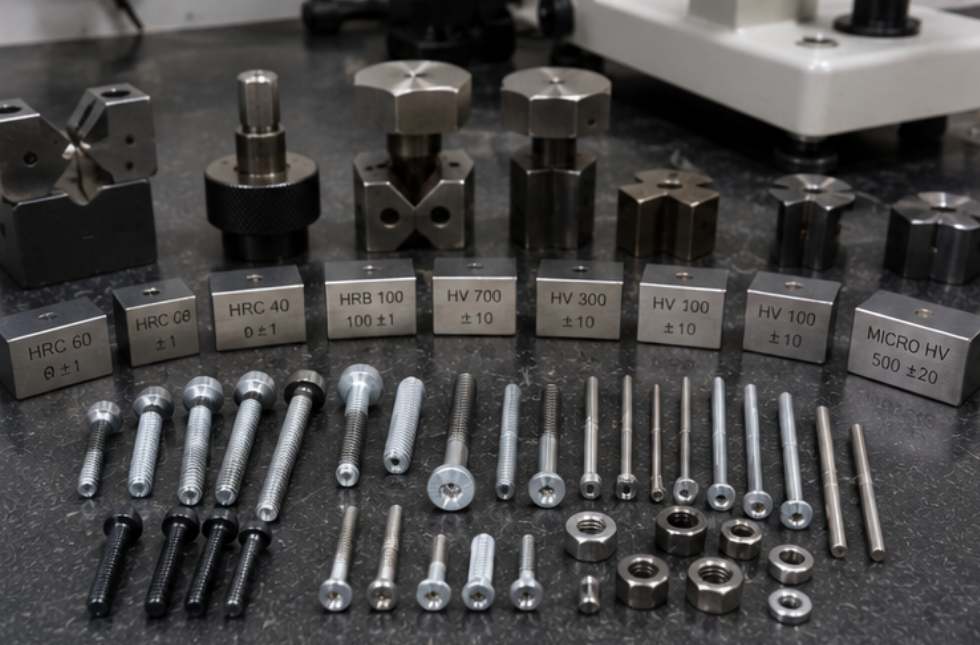

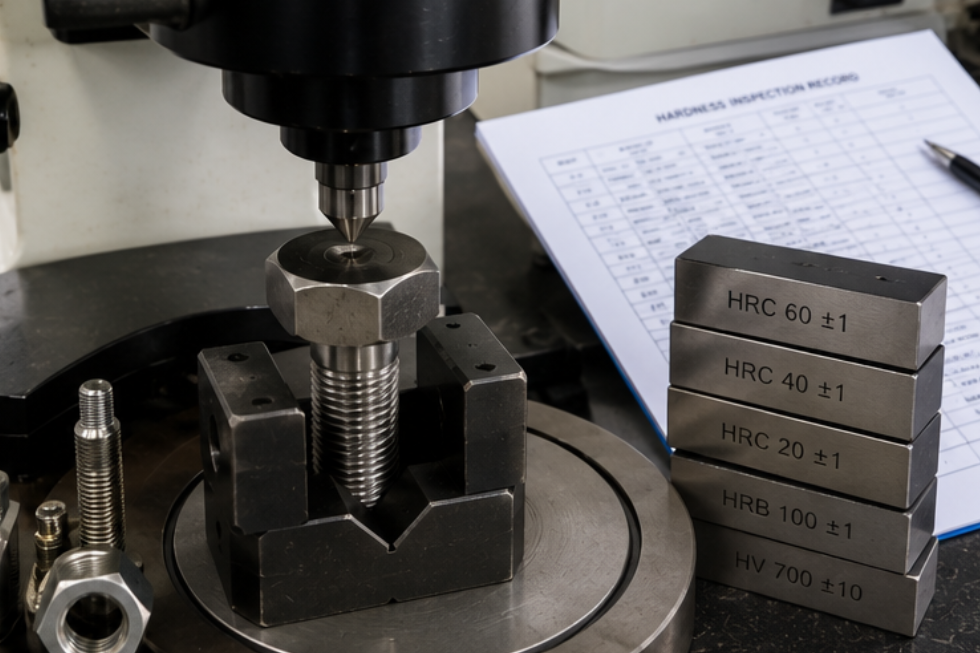

Bu lông có thể được kiểm tra ở phần đầu, thân hoặc mặt cắt ngang. Ốc vít và ghim có thể cần đến các dụng cụ giữ chi tiết nhỏ. Các chi tiết tròn có thể cần đến đe hình chữ V. Các chi tiết nhỏ hoặc mỏng có thể cần được lắp ráp và đánh bóng trước khi kiểm tra bằng phương pháp Micro Vickers. Dụng cụ gá kẹp nên được lựa chọn dựa trên các mẫu sản phẩm thực tế, chứ không chỉ dựa vào catalog của máy móc.
Trước khi lựa chọn thiết bị, hãy xác nhận:
Loại ốc vít, đường kính, chiều dài, hình dạng đầu và tình trạng ren.
Cho dù khu vực thử nghiệm là phẳng, cong, có ren, được phủ lớp hoặc được xử lý nhiệt.
Liệu bộ phận đó có thể được kiểm tra trực tiếp hay cần phải chia nhỏ ra.
Cho dù bạn cần loại đe phẳng, đe chữ V, đồ gá chi tiết nhỏ hay giá đỡ tùy chỉnh.
Liệu mẫu thử có đủ độ dày cho phương pháp đo độ cứng đã chọn hay không.
Nên tiến hành kiểm tra ở bề mặt, lõi, đầu, thân hay mặt cắt ngang.
3. Sử dụng phương pháp thử độ cứng Rockwell để kiểm soát chất lượng sản phẩm nhanh chóng khi thích hợp.
Kiểm tra độ cứng Rockwell rất hữu ích cho nhiều nhà sản xuất ốc vít vì nó nhanh chóng và dễ sử dụng để kiểm tra hàng loạt. Phương pháp này thường được áp dụng cho các loại bu lông, đinh tán, đai ốc, vòng đệm lớn và các loại ốc vít được xử lý nhiệt khi bề mặt thử nghiệm và giá đỡ phù hợp.
Tuy nhiên, phép thử Rockwell không phải lúc nào cũng phù hợp với mọi loại ốc vít. Các loại ốc vít rất nhỏ, tiết diện mỏng, bề mặt cong hoặc lớp cứng nông có thể cần đến phép thử Vickers hoặc Micro Vickers thay thế. Người mua nên xác nhận thang đo, đầu đo, giá đỡ mẫu và độ dày tối thiểu cần thiết trước khi sử dụng Rockwell làm phương pháp chính.
| Thử nghiệm Rockwell thích hợp khi nào? | Rủi ro tiềm ẩn | Phương pháp kiểm soát |
|---|---|---|
| Bộ phận cố định có đủ diện tích thử nghiệm phẳng. | Vị trí sai có thể không đại diện cho bộ phận đó. | Xác định rõ ràng phần đầu, phần thân hoặc khu vực thử nghiệm cụ thể. |
| Mẫu vật có độ dày đủ | Hiệu ứng lùi có thể ảnh hưởng đến việc đọc. | Kiểm tra yêu cầu về kích thước và độ dày tối thiểu. |
| Chi tiết được giữ chắc chắn trên đe. | Bộ phận có thể bị nghiêng hoặc lăn trong quá trình xếp dỡ. | Sử dụng đe chữ V, đe phẳng hoặc dụng cụ cố định tùy chỉnh. |
| Thang đo yêu cầu là HRC, HRB hoặc HRA. | Sai kích thước có thể dẫn đến việc khách hàng từ chối. | Xác nhận bản vẽ hoặc tiêu chuẩn của khách hàng trước khi thử nghiệm. |
4. Sử dụng phương pháp kiểm tra Micro Vickers cho các ốc vít nhỏ, lớp mỏng và độ sâu lớp phủ.
Kiểm tra độ cứng Micro Vickers rất quan trọng khi chi tiết lắp ghép quá nhỏ để thực hiện kiểm tra độ cứng Rockwell ổn định, khi diện tích kiểm tra bị hạn chế, hoặc khi nhà cung cấp cần kiểm tra độ sâu lớp tôi cứng hoặc các lớp bề mặt được tôi cứng. Phương pháp này sử dụng vết lõm nhỏ và lực kiểm tra thấp, do đó phù hợp với các loại ốc vít nhỏ, chốt chính xác, các tiết diện mỏng, lớp phủ và các lớp thấm cacbon hoặc thấm nitơ.

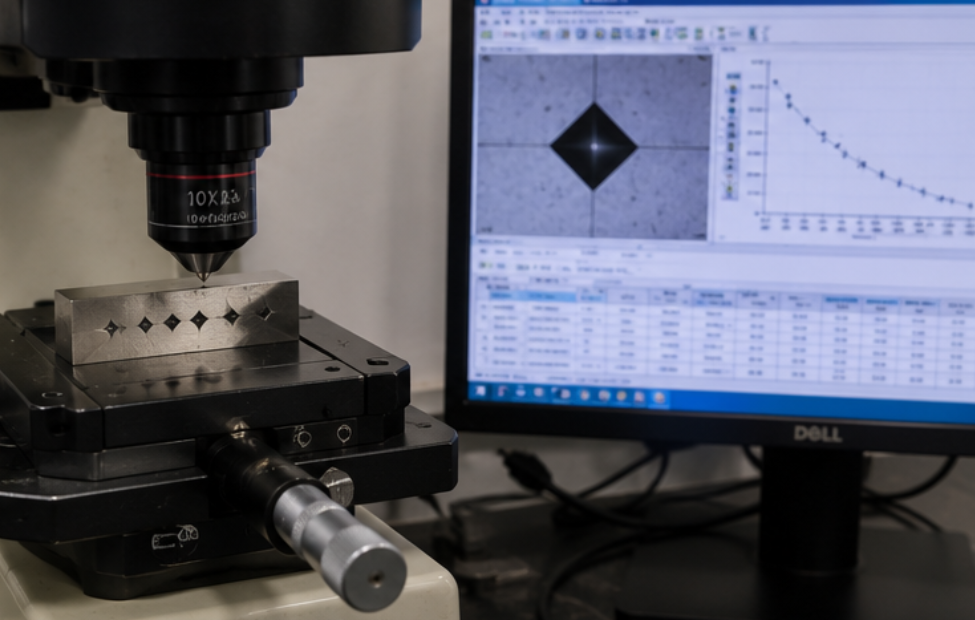

Đối với phương pháp kiểm tra độ sâu tôi cứng, chi tiết lắp ghép thường được cắt lát, gắn kết, mài, đánh bóng và kiểm tra bằng nhiều điểm Micro Vickers từ bề mặt vào bên trong. Phần mềm có thể tạo ra đường cong biểu diễn độ cứng và giúp xác định độ sâu tôi cứng hiệu quả.
Kiểm tra độ cứng Vickers vi mô rất hữu ích cho:
Ốc vít nhỏ với phạm vi thử nghiệm hạn chế.
Các chân ghim chính xác và các linh kiện kim loại nhỏ.
Ốc vít tôi cứng bề mặt và kiểm tra độ sâu lớp tôi cứng.
Các lớp vật liệu của ốc vít được tôi cacbon, tôi nitơ hoặc tôi cacbonitrit.
Các loại ốc vít được phủ hoặc mạ, trong đó ảnh hưởng của chất nền phải được kiểm soát.
Khách hàng gửi báo cáo yêu cầu hình ảnh vết lõm và hồ sơ độ cứng.
5. Không được bỏ qua bước chuẩn bị mẫu cho xét nghiệm cắt ngang.
Khi kiểm tra các chi tiết nhỏ, chất lượng chuẩn bị có thể ảnh hưởng trực tiếp đến kết quả. Nếu mẫu được cắt bằng nhiệt quá cao, gắn không đúng cách, đánh bóng không đều hoặc bo tròn cạnh, vết lõm Micro Vickers có thể không phản ánh lớp cứng thực sự.
Một giải pháp hoàn chỉnh cho việc kiểm soát chất lượng chi tiết lắp ghép tiên tiến có thể bao gồm cắt mẫu, lắp ráp, mài, đánh bóng, kiểm tra bằng kính hiển vi và thử nghiệm Micro Vickers. Điều này đặc biệt quan trọng đối với các loại vít được xử lý bề mặt, chốt chính xác, bu lông được xử lý nhiệt và các báo cáo độ sâu lớp phủ được khách hàng phê duyệt.
| Bước chuẩn bị | Mục đích | Rủi ro kiểm soát chất lượng ốc vít nếu bỏ qua |
|---|---|---|
| Cắt | Thu được mặt cắt ngang cần thiết | Hư hỏng do nhiệt có thể làm thay đổi độ cứng của lớp mỏng. |
| Lắp đặt | Nâng đỡ các chi tiết nhỏ và bảo vệ các cạnh. | Khả năng giữ cạnh kém ảnh hưởng đến kết quả độ sâu lớp phủ. |
| Mài và đánh bóng | Tạo bề mặt phẳng để đo độ lõm. | Các vết xước khiến cho việc đo các vết lõm nhỏ trở nên khó khăn. |
| Kiểm tra bằng kính hiển vi | Xác nhận tình trạng bề mặt và lớp mẫu. | Việc kiểm tra có thể được thực hiện trên khu vực bị hư hỏng hoặc không rõ ràng. |
6. Khối hiệu chuẩn, khuôn dập và báo cáo lô hàng
Các nhà sản xuất ốc vít thường kiểm tra số lượng lớn mỗi ngày, vì vậy việc kiểm tra hàng ngày và ghi chép theo lô là rất quan trọng. Khối chuẩn hiệu chuẩn phải phù hợp với phương pháp và phạm vi độ cứng. Đầu đo độ cứng phải được kiểm tra thường xuyên. Kết quả thử nghiệm phải được liên kết với lô vật liệu, lô xử lý nhiệt, đơn đặt hàng sản xuất và lô hàng vận chuyển khi cần thiết.
Đối với các báo cáo dành cho khách hàng, người mua có thể cần lưu trữ dữ liệu kỹ thuật số, xuất PDF, xuất Excel, hình ảnh vết lõm hoặc đường cong biểu diễn độ cứng. Hệ thống Micro Vickers tự động bằng thị giác có thể cải thiện độ lặp lại và giảm sự khác biệt trong phép đo thủ công khi kiểm tra các vết lõm nhỏ.
Một báo cáo về độ cứng của ốc vít hữu ích cần bao gồm:
Loại ốc vít, kích thước, cấp độ, vật liệu và số lô.
Quá trình xử lý nhiệt hoặc xử lý bề mặt.
Phương pháp thử nghiệm, quy mô, lực thử nghiệm và vị trí thử nghiệm.
Giá trị độ cứng và phạm vi chấp nhận được.
Giá trị khối hiệu chuẩn và bản ghi xác minh.
Người vận hành, ngày kiểm tra, mã số máy và số báo cáo.
Hình ảnh đường cong độ sâu hoặc hình ảnh vết lõm nếu cần.
Những câu hỏi quan trọng trước khi yêu cầu giải pháp kiểm tra độ cứng của ốc vít
Trước khi yêu cầu báo giá, các nhà sản xuất ốc vít cần cung cấp thông tin chi tiết thực tế về sản phẩm và yêu cầu thử nghiệm. Điều này giúp nhà cung cấp đề xuất đúng loại máy đo độ cứng, đồ gá, khối hiệu chuẩn và thiết bị chuẩn bị mẫu.
Những loại chi tiết lắp ghép nào cần được kiểm tra: bu lông, ốc vít, đinh tán, đai ốc, vòng đệm, đinh tán hoặc chốt chính xác?
Vật liệu này thuộc loại và cấp độ bền nào?
Quá trình xử lý nhiệt hoặc xử lý bề mặt nào được sử dụng?
Cần sử dụng thang đo độ cứng nào: HRC, HRB, HV, Micro HV, HBW, hay thang đo khác?
Nên tiến hành thử nghiệm ở vị trí nào: đầu, thân, ren, bề mặt, lõi hay mặt cắt ngang?
Đường kính, chiều dài, độ dày của ốc vít và kích thước vùng thử nghiệm là bao nhiêu?
Bạn cần kiểm tra bề mặt trực tiếp hay kiểm tra mặt cắt ngang trên mô hình?
Mỗi lô hàng được kiểm tra bao nhiêu mẫu và điểm kiểm tra?
Bạn có cần các loại đồ gá đặc biệt, đe chữ V, hoặc giá đỡ các chi tiết nhỏ không?
Khách hàng có yêu cầu báo cáo PDF, hồ sơ hiệu chuẩn, hình ảnh vết lõm hoặc đường cong biểu diễn độ cứng không?
Kết luận: Việc kiểm tra độ cứng của ốc vít cần có sự hỗ trợ ổn định và các tiêu chuẩn rõ ràng.
Đối với các nhà sản xuất phụ kiện lắp ghép, việc kiểm tra độ cứng nên được lựa chọn dựa trên các sản phẩm thực tế, chứ không chỉ dựa trên thông số kỹ thuật của máy móc. Bu lông, ốc vít, đinh tán, đai ốc, vòng đệm, đinh tán và chốt chính xác có thể yêu cầu các phương pháp, thang đo, đồ gá và quy trình chuẩn bị mẫu khác nhau.
Kiểm tra độ cứng Rockwell hữu ích cho việc kiểm tra nhanh trong quá trình sản xuất khi kích thước chi tiết và giá đỡ phù hợp. Kiểm tra độ cứng Vickers và Micro Vickers tốt hơn cho các khu vực nhỏ, lớp mỏng, các chi tiết được tôi cứng bề mặt, lớp phủ và phân tích độ sâu lớp tôi cứng. Khối hiệu chuẩn, đầu ấn, đồ gá cho các chi tiết nhỏ và báo cáo rõ ràng là rất cần thiết cho việc kiểm soát chất lượng hàng ngày ổn định.
Nếu nhà máy của bạn sản xuất bu lông, ốc vít hoặc chốt chính xác, hãy chia sẻ kích thước chi tiết, mác vật liệu, tiêu chuẩn độ cứng, địa điểm kiểm tra, khối lượng sản xuất và yêu cầu báo cáo trước khi đặt hàng. Một bản khuyến nghị đầy đủ có thể giúp tránh các kết quả đo không ổn định và các vấn đề kiểm tra của khách hàng.
Câu hỏi thường gặp
Máy đo độ cứng nào phù hợp cho bu lông?
Máy đo độ cứng Rockwell thường được sử dụng cho các loại bu lông lớn và các loại ốc vít được xử lý nhiệt khi bề mặt thử nghiệm và giá đỡ mẫu phù hợp.
Các nhà sản xuất kiểm tra ốc vít nhỏ như thế nào?
Các ốc vít nhỏ có thể cần phải sử dụng phương pháp kiểm tra Vickers hoặc Micro Vickers vì diện tích kiểm tra có sẵn bị hạn chế và vết lõm phải nhỏ hơn.
Ốc vít có cần dụng cụ chuyên dụng để kiểm tra độ cứng không?
Đúng vậy. Các loại ốc vít tròn, có ren và nhỏ thường cần đến đe hình chữ V, giá đỡ chi tiết nhỏ hoặc các đồ gá tùy chỉnh để ngăn chuyển động trong quá trình thử nghiệm.
Khi nào cần thực hiện kiểm tra độ cứng Micro Vickers đối với ốc vít?
Kiểm tra độ cứng Micro Vickers là cần thiết cho các loại ốc vít nhỏ, chốt chính xác, lớp tôi cứng bề mặt, lớp phủ, độ sâu lớp tôi cứng và các mặt cắt đã được chuẩn bị.
Bạn cần thiết bị kiểm tra độ cứng cho sản xuất ốc vít?
Hãy chia sẻ loại ốc vít, kích thước, cấp vật liệu, cấp độ bền, quy trình xử lý nhiệt, thang độ cứng, vị trí thử nghiệm, khối lượng thử nghiệm hàng ngày và yêu cầu báo cáo của bạn. Chúng tôi có thể giúp đề xuất các thiết bị đo độ cứng, đồ gá, khối hiệu chuẩn, thiết bị chuẩn bị mẫu và giải pháp kiểm soát chất lượng ốc vít hoàn chỉnh phù hợp.
