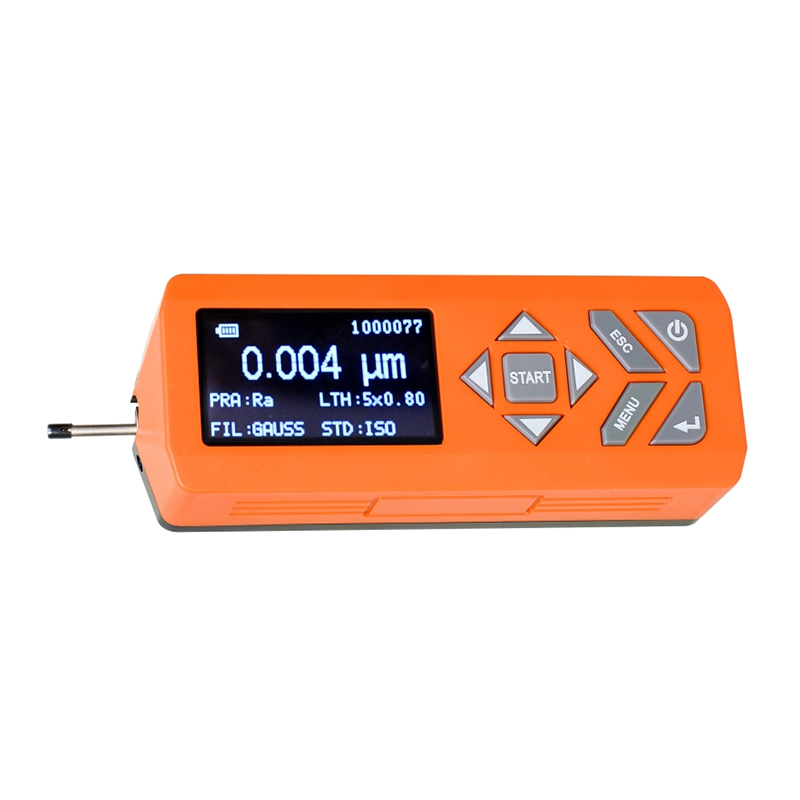

Máy đo độ nhám bề mặt SHT-180 dùng trong kiểm tra chất lượng công nghiệp.
Nhãn hiệu JUHUI
nguồn gốc sản phẩm Thượng Hải
Thời gian giao hàng Còn hàng
khả năng cung cấp Nguồn cung không giới hạn
Thiết kế nhỏ gọn tích hợp cảm biến và bộ điều khiển trong cùng một thiết bị.
Cảm biến điện từ độ chính xác cao đảm bảo phép đo ổn định.
Màn hình OLED hiển thị dữ liệu rõ nét và đồ thị đường đồng mức bề mặt.
Pin lithium tích hợp hỗ trợ hơn 20 giờ sử dụng liên tục.
Mô tả sản phẩm

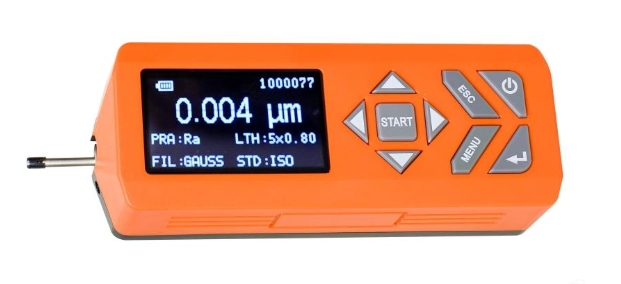

Máy đo độ nhám bề mặt SHT-180 là một thiết bị di động và có độ chính xác cao, tích hợp các hệ thống quang học, cơ khí và điện tử.
Nó đo độ nhám bề mặt của các mặt phẳng, mặt dốc, bề mặt hình trụ, bề mặt cong và có rãnh, cũng như trục và các bộ phận khác.
Máy kiểm tra tự động tính toán nhiều thông số độ nhám dựa trên các điều kiện đã chọn, hiển thị cả kết quả số và đồ thị đường đồng mức trên màn hình OLED.
Sử dụng cảm biến điện cảm vi sai độ chính xác cao và chip DSP, thiết bị đảm bảo xử lý nhanh, độ chính xác cao và hiệu suất ổn định với mức tiêu thụ điện năng thấp.
Pin lithium sạc tích hợp hỗ trợ hoạt động liên tục hơn 20 giờ.
Sản phẩm này tuân thủ các tiêu chuẩn ISO, ANSI, DIN và JIS, lý tưởng cho các ứng dụng kỹ thuật chính xác, sản xuất và kiểm tra trong phòng thí nghiệm.
Ưu điểm của sản phẩm (Các tính năng chính)
Thiết kế tích hợp bộ phận chính và cảm biến, nhỏ gọn và dễ vận hành.
Sử dụng cảm biến điện từ vi sai độ chính xác cao với độ ổn định tuyệt vời.
Bộ xử lý DSP cho phép tính toán dữ liệu nhanh và tiêu thụ điện năng thấp.
Hỗ trợ các tiêu chuẩn quốc tế ISO, ANSI, DIN và JIS.
Màn hình OLED 128×64 hiển thị các thông số và đồ thị đường đồng mức bề mặt.
Pin lithium tích hợp dung lượng lớn, không có hiệu ứng bộ nhớ.
Hoạt động liên tục hơn 20 giờ sau khi sạc đầy.
Tự động tắt máy, lưu trữ dữ liệu và hiển thị thông tin hệ thống để thuận tiện.
Chuyển đổi đơn vị đo lường hệ mét/hệ Anh và giao diện song ngữ (tiếng Trung/tiếng Anh).
Bộ lọc GAUSS đảm bảo độ chính xác và xử lý dữ liệu ổn định.
Có các cảm biến tùy chọn dành cho bề mặt cong, lỗ và rãnh.
Phạm vi ứng dụng
Thích hợp để đo độ nhám bề mặt của các chi tiết gia công, chẳng hạn như trục, khuôn, ổ bi và các bề mặt phẳng hoặc cong.
Nó được sử dụng rộng rãi trong sản xuất máy móc, ô tô, hàng không vũ trụ, cơ khí chính xác và các phòng thí nghiệm kiểm tra chất lượng.
Dùng cho cả việc kiểm tra nhanh tại chỗ và đo lường chính xác cao trong phòng thí nghiệm.
Thông số kỹ thuật
| Mục | Thông số kỹ thuật |
|---|---|
| Phạm vi đo | Trục Z (chiều dọc): 200 μm Trục X (Ngang): 15 mm |
| Nghị quyết | Trục Z: 0,01 μm / ±20 μm 0,02 μm / ±40 μm 0,04 μm / ±80 μm |
| Các mục đo lường | Các thông số: Ra, Rq, Rsm, Rsk, Rz, Rt, Rp, Rv, Rc, Rco, R3z, Ry, Rm Tiêu chuẩn: ISO, ANSI, DIN, JIS Đồ thị: Hỗ trợ đường cong viền, biên dạng độ nhám, hiển thị trực tiếp |
| Lọc | Bộ lọc GAUSS |
| Chiều dài lấy mẫu (lr) | 0,25, 0,8, 2,5 mm |
| Độ dài đánh giá (ln) | ln = lr × n (n = 1–5) |
| Cảm biến | Nguyên lý đo: Loại dịch chuyển cảm ứng vi sai Đầu bút cảm ứng: Đầu kim cương, hình nón 90°, bán kính đầu bút 5 μm Lực đo: <4 mN Đế trượt: Hợp kim cacbua, bán kính 45 mm |
| Tốc độ di chuyển | lr=0,25 → Vt=0,135 mm/s lr=0,8 → Vt=0,5 mm/s lr=2,5 → Vt=1 mm/s |
| Tốc độ quay trở lại | 1 mm/s |
| Lỗi chỉ báo | ≤ ±10% |
| Khả năng lặp lại | ≤ 6% |
| Nguồn điện | Pin lithium tích hợp (bộ sạc DC5V 800mA) |
| Thời gian hoạt động | shhhhhh20 giờ sử dụng liên tục |
| Kích thước / Trọng lượng | 158 × 63,5 × 46 mm / Khoảng 300 g |
| Môi trường hoạt động | -20°C ~ 40°C Độ ẩm tương đối <90% |
| Môi trường lưu trữ | -40°C ~ 60°C, độ ẩm tương đối <90% |
Phụ kiện tiêu chuẩn
| Mục | Số lượng |
|---|---|
| Đơn vị chính | 1 |
| Khối mẫu độ nhám tiêu chuẩn | 1 |
| Đầu dò tiêu chuẩn | 1 |
| Giá đỡ đo có thể điều chỉnh | 1 |
| Bộ chuyển đổi nguồn | 1 |
| Hướng dẫn sử dụng | 1 |
| Giấy chứng nhận | 1 |
| Thẻ bảo hành | 1 |
Câu hỏi thường gặp
Nó đo những thông số nào?
Ra, Rz, Rq và các thông số độ nhám bề mặt khác.
Nó có thể đo được những bề mặt nào?
Các bề mặt phẳng, cong và nhỏ với các đầu dò phù hợp.
Nó là loại di động hay loại để bàn?
Có cả phiên bản di động và phiên bản dạng bệ/ghế dài.
Nó đáp ứng những tiêu chuẩn nào?
Tiêu chuẩn kết cấu bề mặt ISO.
Bạn có cung cấp dịch vụ hiệu chuẩn không?
Vâng, chúng tôi cung cấp các tiêu chuẩn hiệu chuẩn và hỗ trợ kỹ thuật.
Bạn cần những gì để nhận báo giá?
Loại bề mặt, các thông số cần thiết, tính di động và số lượng.
