Giảm thiểu sai số đo: Mẹo để kiểm tra độ cứng Brinell chính xác
Giảm thiểu sai số đo: Mẹo để kiểm tra độ cứng Brinell chính xác
Kiểm tra độ cứng Brinell được sử dụng rộng rãi cho các sản phẩm đúc, rèn, các bộ phận thép, hợp kim nhôm, hợp kim đồng và các chi tiết kim loại lớn. Để giảm thiểu sai số đo, các nhà máy cần kiểm soát lực thử, tình trạng đầu đo, bề mặt mẫu, độ dày mẫu, khoảng cách giữa các vết lõm, phép đo đường kính quang học, khối hiệu chuẩn và quy trình vận hành.
Lực và quả bóng chính xác
Kết quả đo độ cứng Brinell phụ thuộc vào lực thử, đường kính bi, loại vật liệu và phạm vi độ cứng chính xác.
Đọc đường kính rõ ràng
Việc đo đường kính vết lõm chính xác là rất cần thiết để có được kết quả HBW đáng tin cậy.
Hồ sơ QC ổn định
Các khối hiệu chuẩn, quy trình vận hành và báo cáo dữ liệu giúp giảm thiểu tranh chấp và cải thiện khả năng truy xuất nguồn gốc.

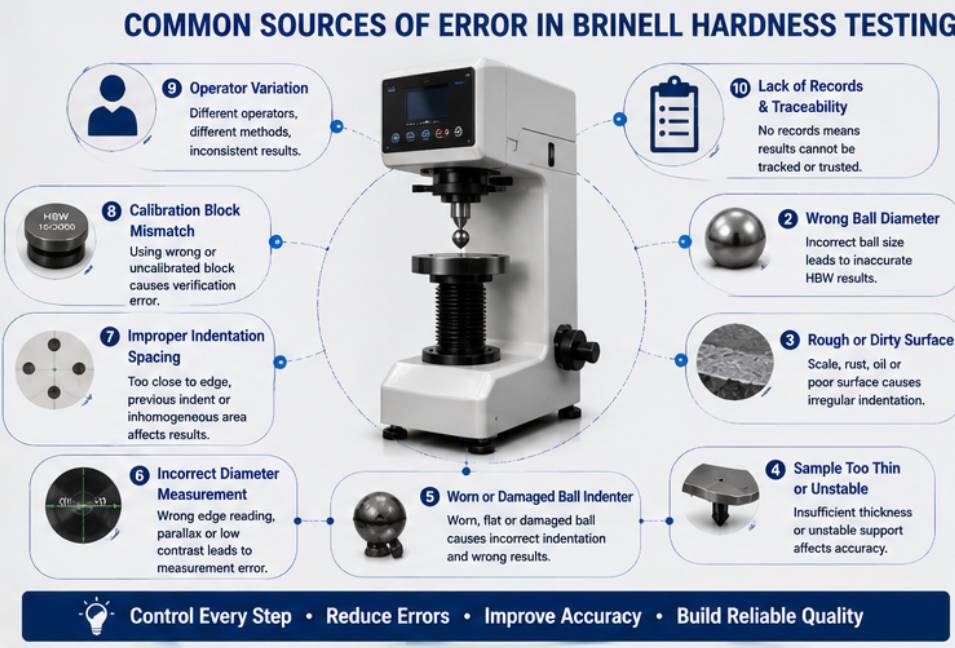

Vì sao sai sót xảy ra trong quá trình kiểm tra độ cứng Brinell?
Kiểm tra độ cứng Brinell được đánh giá cao vì nó tạo ra vết lõm tương đối lớn, thích hợp cho các sản phẩm đúc, rèn, các chi tiết thép lớn, hợp kim nhôm, hợp kim đồng và các vật liệu có cấu trúc thô hoặc không đồng đều. Tuy nhiên, đặc điểm này cũng có nghĩa là kết quả kiểm tra phụ thuộc rất nhiều vào lực tác dụng chính xác, tình trạng đầu đo, chất lượng bề mặt mẫu và phép đo đường kính vết lõm.
Tại nhiều nhà máy, sai số Brinell không chỉ do máy đo độ cứng gây ra. Chúng thường xuất phát từ việc sử dụng lực và sự kết hợp bi không phù hợp, thử nghiệm trên bề mặt gồ ghề hoặc không ổn định, đo đường kính vết lõm không chính xác, sử dụng bi đã mòn, bỏ qua các khối hiệu chuẩn hoặc đặt vết lõm quá gần các cạnh hoặc các dấu hiệu trước đó.
Để nâng cao độ chính xác, người mua và đội ngũ kiểm soát chất lượng nên coi thử nghiệm Brinell là một quy trình hoàn chỉnh, chứ không chỉ là một thao tác máy móc đơn thuần. Kết quả đáng tin cậy đòi hỏi thiết bị phù hợp, chuẩn bị mẫu đúng cách, phụ kiện chính xác, người vận hành được đào tạo bài bản và hồ sơ chất lượng có thể truy xuất nguồn gốc.
Mẹo 1: Chọn lực thử và đường kính bi phù hợp với vật liệu.
Bước quan trọng nhất trong phép thử Brinell chính xác là lựa chọn lực thử và đường kính bi phù hợp. Các vật liệu và phạm vi độ cứng khác nhau đòi hỏi các sự kết hợp khác nhau. Nếu lực quá cao, vết lõm có thể quá lớn hoặc làm hỏng các mẫu mỏng. Nếu lực quá thấp, vết lõm có thể quá nhỏ và khó đo chính xác.
Người mua nên xác nhận xem máy của họ có hỗ trợ các điều kiện thử nghiệm HBW yêu cầu hay không. Đường kính bi, lực thử, thời gian giữ và phạm vi độ cứng phải phù hợp với tiêu chuẩn áp dụng và vật liệu thực tế của nhà máy. Đối với việc kiểm tra vật liệu hỗn hợp, phòng thí nghiệm có thể cần nhiều hơn một bi hoặc nhiều thiết lập lực.
| Loại vật liệu/mẫu | Mối quan ngại thường gặp khi kiểm tra | Kiểm soát tiêu điểm |
|---|---|---|
| Gang đúc và thép đúc | Cấu trúc thô và các bộ phận lớn | Sử dụng lực phù hợp, giá đỡ ổn định và khu vực thử nghiệm tiêu biểu. |
| Các bộ phận thép rèn | Tải trọng cao và chuẩn bị bề mặt | Kiểm tra khả năng chịu lực, tình trạng bi và độ dày mẫu. |
| Hợp kim nhôm và đồng | Vật liệu mềm hơn và vết lõm lớn hơn | Tránh dùng lực quá mạnh và đảm bảo đo đạc trên bề mặt sạch sẽ. |
| Các bộ phận kim loại lớn | Định vị và hỗ trợ ổn định | Sử dụng sân khấu, thiết bị chiếu sáng hoặc giải pháp di động phù hợp nếu cần. |
Mẹo 2: Chuẩn bị bề mặt thử nghiệm sạch sẽ và ổn định
Thử nghiệm Brinell không phải lúc nào cũng yêu cầu đánh bóng như gương, nhưng bề mặt thử nghiệm vẫn cần phải sạch, ổn định và đại diện cho bề mặt cần kiểm tra. Lớp cặn dày, rỉ sét, bụi bẩn, dầu mỡ, các hạt rời rạc, vết gia công thô ráp hoặc bề mặt tiếp xúc cong có thể ảnh hưởng đến sự hình thành vết lõm và kết quả đo đường kính.
Đối với các sản phẩm đúc và rèn, việc chuẩn bị bề mặt có thể bao gồm loại bỏ lớp gỉ hoặc mài nhẹ vùng thử nghiệm để tạo ra vùng đo rõ ràng. Đối với kim loại mềm hơn, tránh các bước chuẩn bị mạnh làm thay đổi trạng thái bề mặt. Đối với các chi tiết lớn, hãy đảm bảo vùng thử nghiệm được chọn thể hiện đúng trạng thái vật liệu theo yêu cầu của bản vẽ hoặc thông số kỹ thuật của khách hàng.
Trước khi tiến hành kiểm tra bằng phương pháp Brinell, hãy đảm bảo bề mặt đáp ứng các điều kiện sau:
Sạch sẽ và không bám dầu mỡ, rỉ sét, cặn bẩn và các hạt bụi bẩn.
Bề mặt bằng phẳng hoặc ổn định đủ để bóng tiếp xúc chính xác.
Đủ dày để nâng đỡ vết lõm.
Hình ảnh đại diện cho vật liệu hoặc lô sản xuất thực tế.
Không nên đặt quá gần các cạnh, khuyết điểm, vết nứt hoặc vết lõm cũ.
Thích hợp cho việc đo đường kính bằng phương pháp quang học hoặc kỹ thuật số rõ nét.
Mẹo 3: Kiểm tra đầu ấn bi thường xuyên
Đầu đo độ cứng dạng bi là một bộ phận quan trọng trong phép thử Brinell. Nếu đầu đo bị mòn, bẹp, hư hỏng, nhiễm bẩn hoặc không phù hợp với lực tác động đã chọn, hình dạng vết lõm có thể trở nên không đều và giá trị độ cứng có thể thay đổi. Đầu đo bị mòn vẫn có thể tạo ra vết lõm nhìn thấy được, nhưng kết quả có thể không còn đáng tin cậy.
Các nhà máy nên kiểm tra đầu đo độ cứng dạng bi định kỳ và thay thế khi cần thiết. Nếu phát hiện kết quả bất thường, cần kiểm tra đầu đo cùng với khối hiệu chuẩn, lực thử, bề mặt mẫu và phương pháp đo. Người mua nên xác nhận loại đầu đo độ cứng dạng bi nào được kèm theo máy và liệu có sẵn đầu đo dự phòng hay không.

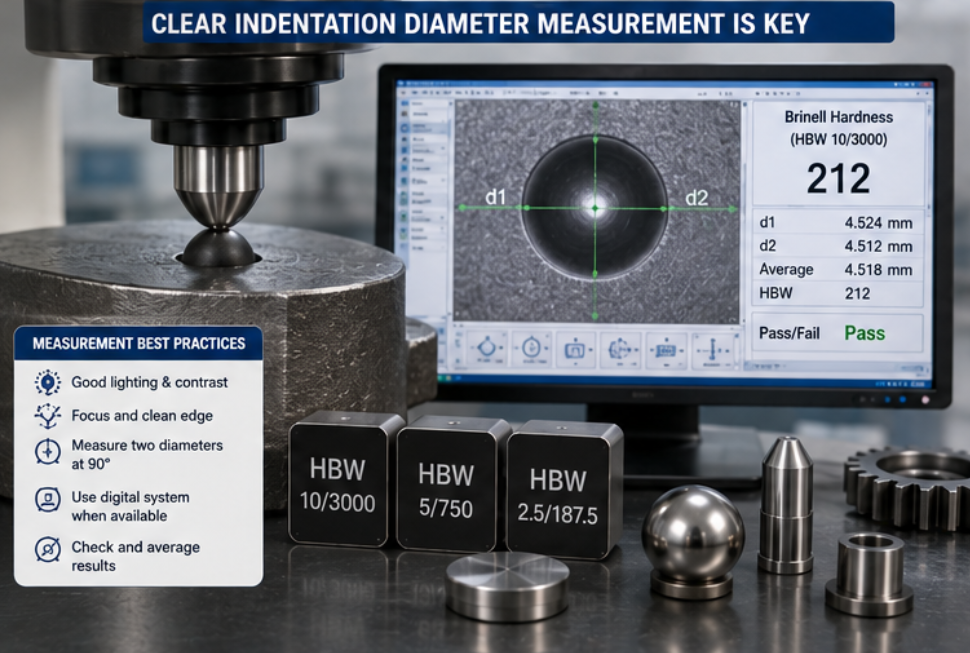

Mẹo 4: Cải thiện phép đo đường kính vết lõm
Giá trị độ cứng Brinell được tính toán từ đường kính vết lõm. Do đó, việc đo đường kính là một trong những nguồn gây sai số lớn nhất. Nếu người vận hành đọc sai cạnh, sử dụng ánh sáng kém, đo ở góc sai hoặc làm việc với vết lõm không rõ ràng, kết quả HBW cuối cùng có thể không chính xác.
Hệ thống đo độ cứng Brinell kỹ thuật số có thể giảm thiểu sự sai lệch do người vận hành. Camera và phần mềm có thể chụp ảnh vết lõm, giúp xác định cạnh, tính toán đường kính, lưu trữ hình ảnh và xuất báo cáo. Đối với các nhà máy cần kiểm tra lô hàng lặp lại hoặc lập tài liệu cho khách hàng, phép đo kỹ thuật số có thể cải thiện tính lặp lại và khả năng truy xuất nguồn gốc.
| Vấn đề đo lường | Kết quả có thể xảy ra | Giải pháp được đề xuất |
|---|---|---|
| Cạnh lõm không rõ ràng | Đọc đường kính không ổn định | Cải thiện việc làm sạch bề mặt, ánh sáng và độ nét của hình ảnh. |
| Biến thể đọc thủ công | Các toán tử khác nhau sẽ nhận được các giá trị khác nhau. | Sử dụng phương pháp đo ảnh kỹ thuật số và các quy trình tiêu chuẩn. |
| Độ tương phản bề mặt kém | Khó xác định ranh giới vết lõm | Chuẩn bị khu vực thử nghiệm sạch sẽ hơn và sử dụng ánh sáng thích hợp. |
| Hướng đo sai | Đường kính trung bình không chính xác | Thực hiện đo theo phương pháp và cài đặt phần mềm yêu cầu. |
Mẹo 5: Kiểm tra máy đo bằng các khối hiệu chuẩn Brinell.
Khối chuẩn Brinell được sử dụng để kiểm tra xem máy thử, đầu đo độ cứng, hệ thống lực và quy trình đo có hoạt động chính xác hay không. Khối chuẩn phải phù hợp với thang đo Brinell, lực, đường kính bi và phạm vi độ cứng được sử dụng trong quá trình kiểm tra hàng ngày. Sử dụng khối chuẩn có phạm vi hoạt động khác xa so với thực tế có thể không đảm bảo đủ độ tin cậy cho việc kiểm soát chất lượng sản xuất.
Các khối chuẩn hiệu chuẩn phải sạch sẽ, được bảo quản đúng cách, được nhận dạng rõ ràng và không được sử dụng quá nhiều lần ở cùng một khu vực. Kết quả kiểm định phải được ghi lại trước khi tiến hành thử nghiệm lô hàng quan trọng, sau khi thay thế đầu đo, sau khi bảo trì máy móc hoặc bất cứ khi nào xuất hiện kết quả bất thường.
Mẹo 6: Kiểm soát khoảng cách, vị trí thử nghiệm và quy trình vận hành
Vết lõm Brinell lớn hơn nhiều so với các vết lõm thử độ cứng khác, vì vậy khoảng cách giữa các vết lõm đặc biệt quan trọng. Thử nghiệm quá gần cạnh, khuyết tật, vết lõm trước đó hoặc thành mỏng có thể ảnh hưởng đến phản ứng của vật liệu và tạo ra kết quả không đáng tin cậy. Vị trí thử nghiệm nên được lựa chọn theo vật liệu, bản vẽ chi tiết, thông số kỹ thuật của khách hàng hoặc quy trình kiểm soát chất lượng nội bộ.
Việc đào tạo người vận hành cũng rất quan trọng. Các người vận hành khác nhau có thể chuẩn bị bề mặt khác nhau, chọn vị trí thử nghiệm khác nhau hoặc đo đường kính vết lõm khác nhau. Một quy trình vận hành tiêu chuẩn có thể giảm thiểu sự khác biệt do con người và giúp quá trình thử nghiệm dễ dàng kiểm tra hơn.

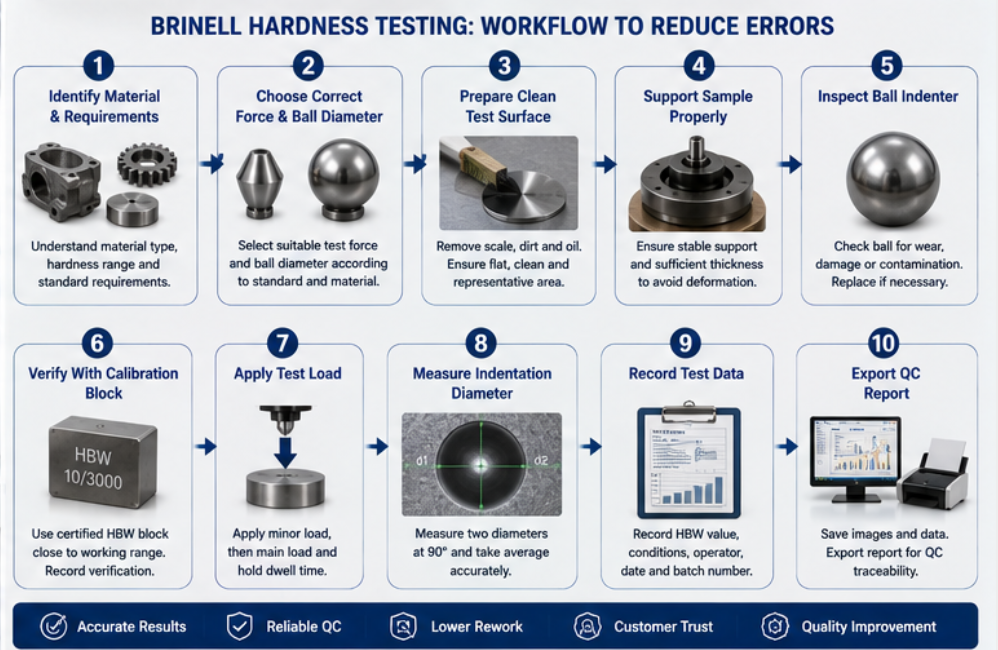

Một quy trình kiểm tra Brinell đáng tin cậy cần bao gồm:
Lựa chọn lực siết và đường kính bi phù hợp.
Vệ sinh bề mặt và kiểm tra giá đỡ mẫu.
Kiểm tra đầu ấn hình cầu trước khi thử nghiệm.
Kiểm tra và lưu giữ hồ sơ khối hiệu chuẩn.
Đảm bảo khoảng cách thụt lề chính xác và kiểm soát vị trí thử nghiệm.
Phương pháp đo đường kính rõ ràng.
Ghi lại kết quả bao gồm mã số mẫu, người vận hành, ngày tháng và số lô.
Những câu hỏi quan trọng trước khi cải thiện độ chính xác của phép thử Brinell
Nếu nhà máy của bạn có kết quả đo độ Brinell không ổn định, đừng vội cho rằng máy móc là nguyên nhân duy nhất. Hãy xem xét lại toàn bộ quy trình kiểm tra và xác định nguồn gốc của sự biến động trong quy trình làm việc.
Vật liệu và độ cứng nào đang được thử nghiệm?
Đường kính bi và lực thử nghiệm nào đang được sử dụng?
Bề mặt mẫu có sạch, phẳng và ổn định không?
Mẫu thử có đủ độ dày cho phép thử Brinell đã chọn không?
Đầu ấn bi có bị mòn, hư hỏng hoặc nhiễm bẩn không?
Các khối hiệu chuẩn có nằm gần phạm vi hoạt động hàng ngày không?
Đường kính vết lõm được đo bằng tay hay bằng máy đo kỹ thuật số?
Các nhân viên vận hành có tuân theo cùng một quy trình không?
Vị trí thử nghiệm và khoảng cách giữa các điểm lấy mẫu có được kiểm soát không?
Ảnh thử nghiệm, giá trị và hồ sơ xác minh đã được lưu đúng cách chưa?
Kết luận: Kiểm định độ Brinell chính xác đòi hỏi kiểm soát quy trình.
Giảm thiểu sai số đo trong thử nghiệm độ cứng Brinell không chỉ đơn thuần là lựa chọn máy có lực ép cao. Người mua và đội ngũ kiểm soát chất lượng cần kiểm soát toàn bộ quy trình, bao gồm lực ép, đường kính bi, tình trạng đầu ép, bề mặt mẫu, độ ổn định của giá đỡ, khoảng cách giữa các vết lõm, đo đường kính, khối hiệu chuẩn và quy trình vận hành.
Đối với các sản phẩm đúc, rèn, các chi tiết kim loại lớn, hợp kim nhôm, hợp kim đồng và các bộ phận thép, thử nghiệm Brinell có thể cung cấp dữ liệu độ cứng đáng tin cậy khi quy trình được kiểm soát đúng cách. Đo đường kính kỹ thuật số và báo cáo có thể truy xuất nguồn gốc có thể cải thiện hơn nữa tính lặp lại và sự tin tưởng của khách hàng.
Nếu nhà máy của bạn muốn có kết quả độ cứng Brinell ổn định hơn, hãy bắt đầu bằng cách xem xét toàn bộ quy trình làm việc thay vì chỉ kiểm tra con số cuối cùng. Một giải pháp kiểm tra toàn diện có thể giảm thiểu việc làm lại, tránh tranh chấp về chất lượng và hỗ trợ việc lập hồ sơ kiểm soát chất lượng công nghiệp chặt chẽ hơn.
Câu hỏi thường gặp
Nguyên nhân nào gây ra sai sót trong phép đo độ cứng Brinell?
Các nguyên nhân thường gặp bao gồm lực thử không chính xác, đường kính bi không phù hợp, bề mặt gồ ghề, giá đỡ không ổn định, đầu đo bi bị mòn, phép đo đường kính không chính xác và khối hiệu chuẩn không phù hợp.
Thử nghiệm Brinell có yêu cầu đánh bóng mẫu không?
Không phải lúc nào cũng cần đánh bóng gương, nhưng bề mặt phải sạch, ổn định và đủ trong để đo đường kính vết lõm chính xác.
Tại sao việc đo độ Brinell kỹ thuật số lại hữu ích?
Đo lường kỹ thuật số có thể giảm thiểu sự khác biệt giữa các thao tác viên, cải thiện độ chính xác khi đọc đường kính vết lõm, lưu trữ hình ảnh và hỗ trợ các báo cáo kiểm soát chất lượng có thể truy xuất nguồn gốc.
Máy đo độ Brinell cần được kiểm định định kỳ như thế nào?
Việc kiểm tra xác nhận nên được thực hiện thường xuyên, đặc biệt là trước khi tiến hành thử nghiệm lô hàng quan trọng, sau khi thay thế đầu dò, sau khi bảo trì hoặc khi xuất hiện kết quả bất thường.
