Máy đo độ cứng Brinell dành cho nhà máy đúc và rèn: Hướng dẫn về giá cả, tải trọng và kích thước mẫu
Máy đo độ cứng Brinell dành cho nhà máy đúc và rèn: Hướng dẫn về giá cả, tải trọng và kích thước mẫu
Các nhà máy đúc và rèn thường sử dụng máy đo độ cứng Brinell để kiểm tra gang, thép đúc, nhôm đúc, các bộ phận bằng đồng, phôi rèn, trục lớn, thân van, vỏ bơm và các bộ phận kim loại nặng. Trước khi đặt hàng, người mua nên xác nhận tải trọng thử nghiệm, đường kính bi, kích thước mẫu, tình trạng bề mặt, phương pháp đo độ lún, khối hiệu chuẩn HBW, nhu cầu báo cáo kỹ thuật số và cấu hình báo giá đầy đủ.
Vết lõm lớn
Thử nghiệm Brinell cho kết quả chính xác hơn đối với các sản phẩm đúc, rèn và các cấu trúc thô.
Lựa chọn tải
Người mua nên xác nhận lực thử, đường kính bi, loại vật liệu và phạm vi HBW dự kiến.
Dung lượng mẫu
Các chi tiết đúc và rèn có kích thước lớn đòi hỏi chiều cao thử nghiệm, độ sâu họng và giá đỡ bàn làm việc đủ chắc chắn.
Đo lường kỹ thuật số
Phương pháp đo độ lõm kỹ thuật số có thể cải thiện tính lặp lại và khả năng truy xuất nguồn gốc của báo cáo.

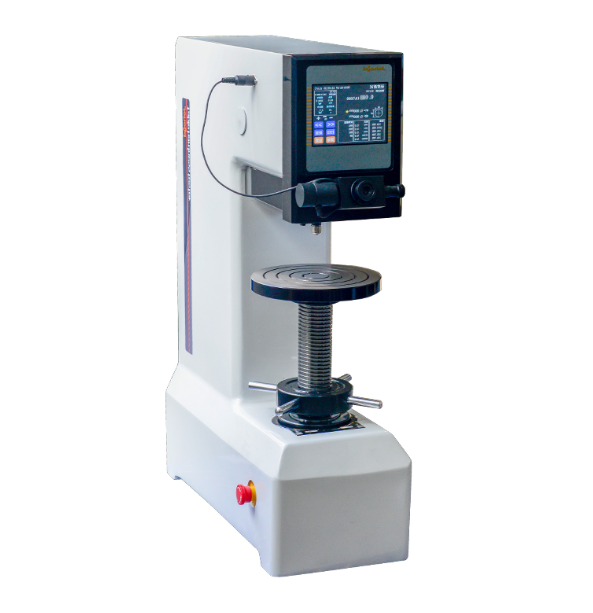

Các sản phẩm đúc và rèn thường có cấu trúc hạt lớn hơn, bề mặt không đồng nhất và kích thước mẫu lớn hơn so với các chi tiết được gia công chính xác. Đối với các vật liệu này, phương pháp ấn lõm nhỏ có thể không luôn thể hiện độ cứng trung bình của chi tiết. Phương pháp kiểm tra độ cứng Brinell sử dụng vết ấn bằng bi lớn hơn, do đó phù hợp với gang, thép đúc, nhôm đúc, hợp kim đồng, bạc lót bằng đồng thau, trục rèn, khối rèn và các bộ phận công nghiệp nặng. Trong các nhà máy đúc và rèn, thử nghiệm độ cứng Brinell thường được sử dụng để kiểm tra nguyên vật liệu đầu vào, xác minh xử lý nhiệt, phê duyệt lô hàng, kiểm soát chất lượng nhà cung cấp và báo cáo giao hàng cho khách hàng. Giá trị HBW chính xác giúp xác nhận liệu sản phẩm đúc hoặc rèn có đáp ứng được các yêu cầu về tính chất cơ học trước khi gia công, lắp ráp hoặc vận chuyển hay không. Tuy nhiên, người mua không nên chỉ chọn máy đo độ cứng Brinell dựa trên giá cả. Cấu hình phù hợp phụ thuộc vào loại vật liệu, phạm vi HBW mong muốn, tải trọng thử nghiệm, đường kính bi, kích thước mẫu tối đa, điều kiện bề mặt, phương pháp đo, khối hiệu chuẩn và liệu nhà máy có cần đọc thủ công, đo kỹ thuật số hay xuất báo cáo hay không. Bước đầu tiên là xác định những vật liệu nào sẽ được thử nghiệm. Các sản phẩm đúc và rèn khác nhau đòi hỏi các điều kiện thử nghiệm khác nhau. Một sản phẩm đúc bằng thép, gang dẻo, gang xám, nhôm, bạc đồng và trục thép rèn có thể không sử dụng cùng một tải trọng hoặc đường kính bi. Người mua nên chuẩn bị sẵn phạm vi HBW dự kiến trước khi yêu cầu báo giá. Điều này giúp nhà cung cấp đề xuất phạm vi tải trọng, đầu đo bi, khối hiệu chuẩn và cấu hình đo lường phù hợp.Tại sao các nhà máy đúc và rèn cần kiểm tra độ cứng Brinell?
1. Xác nhận loại vật liệu và phạm vi HBW
Vật liệu / Loại chi tiết Mục đích thông thường của phép thử Brinell Điểm kiểm tra của người mua Gang xám và gang dẻo đúc Kiểm tra độ cứng và khả năng gia công của lô đúc Xác nhận phạm vi HBW, điều kiện bề mặt gồ ghề và vị trí thử nghiệm. Các sản phẩm đúc thép và các bộ phận thép rèn. Kiểm tra kết quả xử lý nhiệt và tính nhất quán của các đặc tính cơ học. Xác nhận khả năng chịu tải, kích thước mẫu và phạm vi khối hiệu chuẩn. Các sản phẩm đúc nhôm và các bộ phận kim loại màu. Kiểm tra tình trạng hợp kim và tính nhất quán của lô hàng từ nhà cung cấp. Xác nhận tải trọng phù hợp, đường kính bi và yêu cầu tiêu chuẩn. Ống lót bằng đồng và các chi tiết đúc bằng hợp kim đồng. Kiểm tra độ cứng vật liệu trước khi gia công hoặc lắp ráp. Xác nhận thang đo HBW, phương pháp chuẩn bị bề mặt và phương pháp đo độ lún.
Kiểm tra độ cứng Brinell phụ thuộc vào việc lựa chọn tải trọng thử, đường kính bi, loại vật liệu và độ cứng mong muốn. Vết lõm lớn hơn hữu ích cho các sản phẩm đúc và rèn, nhưng chỉ khi điều kiện thử nghiệm chính xác. Nếu tải trọng quá thấp, vết lõm có thể không phản ánh chính xác đặc tính của vật liệu. Nếu tải trọng quá cao, mẫu có thể bị biến dạng quá mức hoặc vết lõm có thể quá lớn so với diện tích có sẵn. Người mua nên yêu cầu nhà cung cấp xác nhận các loại tải trọng và đường kính bi nào được bao gồm trong cấu hình máy. Họ cũng nên kiểm tra xem máy thử có hỗ trợ các điều kiện HBW cần thiết theo tiêu chuẩn của khách hàng hay không. Loại vật liệu: gang, thép, hợp kim nhôm, đồng thau, đồng đỏ hoặc hợp kim đồng. Khoảng độ cứng HBW dự kiến. Điều kiện thử nghiệm Brinell yêu cầu từ bản vẽ hoặc tiêu chuẩn của khách hàng. Đường kính bi và chất liệu bi. Lực thử tối đa và tối thiểu mà máy có thể chịu được. Liệu kích thước vết lõm có phù hợp với bề mặt mẫu hay không. Các nhà máy đúc và rèn thường kiểm tra các chi tiết lớn và nặng. Máy đo độ cứng Brinell phải có đủ chiều cao thử nghiệm, độ sâu họng, khả năng chịu tải của bàn làm việc và giá đỡ ổn định cho các mẫu thực tế. Nếu máy không thể chứa được chi tiết lớn nhất, nhà máy có thể cần một mẫu máy lớn hơn, bàn làm việc đặc biệt hoặc phương pháp thử nghiệm thay thế. Người mua nên gửi ảnh mẫu và kích thước trước khi yêu cầu báo giá. Điều này giúp tránh mua phải máy kiểm tra đáp ứng được phạm vi độ cứng nhưng không thể xử lý được các chi tiết đúc thực tế, trục rèn, thân van, vỏ bơm hoặc phôi kim loại nặng.2. Chọn tải trọng thử và đường kính bi phù hợp.
Trước khi xác nhận cấu hình tải, hãy kiểm tra:
3. Kiểm tra kích thước mẫu, trọng lượng và khả năng làm việc của bàn làm việc.
Yếu tố mẫu Tại sao điều đó lại quan trọng Những gì người mua nên gửi Chiều cao tối đa Xác định xem chi tiết có vừa khít với khuôn dập hay không. Ảnh chụp chiều cao mẫu lớn nhất và vị trí thử nghiệm Độ sâu cổ họng Ảnh hưởng đến việc điểm kiểm tra có thể chạm tới đầu ấn hay không. Khoảng cách từ mép chi tiết đến vị trí kiểm tra cần thiết Trọng lượng mẫu Các bộ phận nặng cần có giá đỡ bàn làm việc chắc chắn. Trọng lượng ước tính của vật đúc hoặc vật rèn lớn nhất Hình dạng bề mặt Các bề mặt cong, gồ ghề hoặc không đều có thể ảnh hưởng đến độ lõm. Ảnh chụp thể hiện bề mặt thử nghiệm và hình dạng chi tiết.

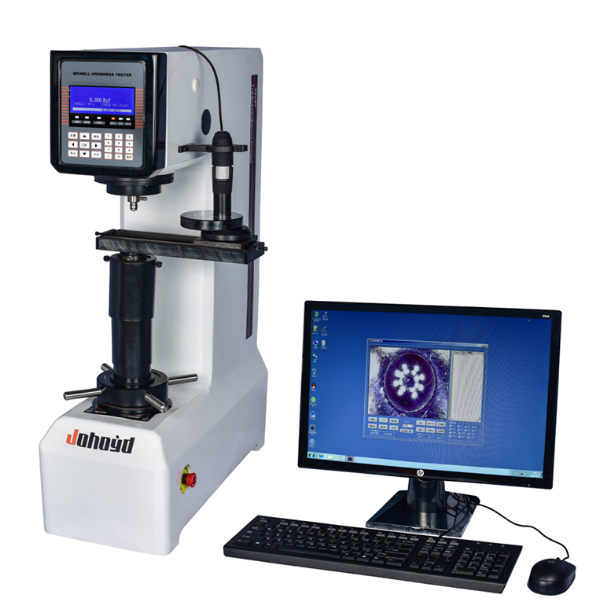

Thử nghiệm Brinell yêu cầu đo đường kính vết lõm sau khi chịu tải. Việc này có thể được thực hiện thủ công bằng kính hiển vi quang học, kỹ thuật số bằng hệ thống camera hoặc tự động bằng phần mềm đo hình ảnh. Phương pháp đo ảnh hưởng đến hiệu quả, độ lặp lại và chất lượng báo cáo. Đối với các kiểm tra nội bộ với số lượng nhỏ, đo thủ công có thể chấp nhận được. Đối với các nhà máy đúc và rèn có nhiều lô sản phẩm, đo độ Brinell kỹ thuật số có thể giảm thiểu sự khác biệt giữa các người vận hành và cải thiện báo cáo. Nếu khách hàng yêu cầu bằng chứng hình ảnh, xuất báo cáo hoặc hồ sơ kiểm toán, đo kỹ thuật số thường là lựa chọn tốt hơn. Các sản phẩm đúc và rèn thường có lớp gỉ, vết cát, oxy hóa, dư lượng gia công, bề mặt thô ráp hoặc cấu trúc không đồng đều. Nếu bề mặt không được chuẩn bị đúng cách, mép vết lõm có thể không rõ ràng và kết quả có thể không ổn định. Bề mặt cần thử nghiệm phải sạch, ổn định và đại diện cho vị trí yêu cầu. Đối với các sản phẩm đúc thô hoặc phôi rèn, có thể cần mài hoặc gia công nhẹ trước khi thử nghiệm Brinell. Tuy nhiên, quá trình chuẩn bị không được làm mất đi lớp mà người mua thực sự muốn kiểm tra. Cho dù cần loại bỏ lớp oxit, vết cát, rỉ sét hay dầu mỡ. Liệu khu vực thử nghiệm nên được mài phẳng hay gia công phẳng. Liệu mép vết lõm có thể được đo rõ ràng hay không. Liệu vị trí thử nghiệm có đại diện cho khu vực đúc hoặc rèn cần thiết hay không. Liệu phương pháp chuẩn bị bề mặt có được khách hàng chấp nhận hay không.4. Xác nhận phương pháp đo độ lõm bằng tay, kỹ thuật số hoặc tự động.
Loại đo lường Thích hợp cho Lợi ích chính Đọc quang học thủ công Kiểm tra nội bộ cơ bản và thử nghiệm khối lượng nhỏ Chi phí thấp hơn và vận hành đơn giản. Đo độ lõm kỹ thuật số Kiểm tra lô hàng hàng ngày và phòng thí nghiệm QC đa người vận hành Giảm thiểu sự sai lệch khi đọc bằng tay. Hệ thống máy ảnh và phần mềm Báo cáo khách hàng và khả năng truy xuất nguồn gốc chất lượng Lưu ảnh thụt lề và xuất dữ liệu. Đo độ Brinell tự động Kiểm tra sản phẩm đúc hoặc rèn số lượng lớn Cải thiện tốc độ, tính nhất quán và chất lượng báo cáo. 5. Chuẩn bị bề mặt thử nghiệm đúng cách
Việc chuẩn bị bề mặt cần xác nhận:

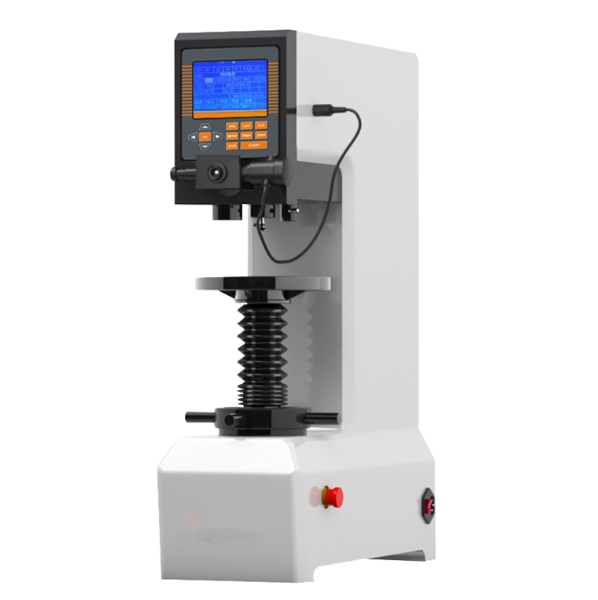

Khi so sánh giá máy đo độ cứng Brinell, người mua nên kiểm tra cấu hình tổng thể chứ không chỉ giá của máy chính. Giá thấp hơn có thể không bao gồm phép đo kỹ thuật số, khối hiệu chuẩn, đầu đo độ cứng hình cầu, phần mềm, giá đỡ mẫu, chi phí lắp đặt hoặc đào tạo. Đối với các nhà máy đúc và rèn, báo giá cần thể hiện rõ ràng kiểu máy thử, tải trọng tối đa, đường kính bi, khả năng chứa mẫu, hệ thống đo lường, khối hiệu chuẩn HBW, phụ kiện và dịch vụ hỗ trợ. Để nhận được báo giá phù hợp, các nhà máy đúc và rèn cần chuẩn bị thông tin sản xuất thực tế trước khi liên hệ với nhà cung cấp. Những vật liệu nào sẽ được thử nghiệm: gang, thép đúc, nhôm đúc, đồng thau, đồng đỏ hoặc thép rèn? Độ cứng HBW dự kiến nằm trong khoảng nào? Điều kiện thử nghiệm Brinell hoặc tiêu chuẩn khách hàng nào là cần thiết? Cần loại tải trọng và đường kính bi như thế nào? Kích thước mẫu tối đa, chiều cao, đường kính và trọng lượng tối đa là bao nhiêu? Bề mặt cần kiểm tra có thô ráp, được gia công, mài, bị oxy hóa hay không đều? Bạn cần phương pháp đọc quang học thủ công hay đo độ lún kỹ thuật số? Khách hàng có cần hình ảnh thụt lề, báo cáo PDF hay dữ liệu Excel không? Mỗi ngày có bao nhiêu mẫu hoặc lô hàng được kiểm tra? Bạn có cần dịch vụ lắp đặt, đào tạo, khối hiệu chuẩn và đầu ấn bi dự phòng không? Máy đo độ cứng Brinell dành cho các nhà máy đúc và rèn cần được lựa chọn dựa trên loại vật liệu, phạm vi HBW, yêu cầu tải trọng, đường kính bi, kích thước mẫu, điều kiện bề mặt và nhu cầu báo cáo. Máy có giá thấp nhất chưa chắc đã là lựa chọn tốt nhất nếu nó không thể xử lý các mẫu lớn hoặc không bao gồm hệ thống đo lường cần thiết. Đối với các kiểm tra nội bộ cơ bản, máy đo độ cứng Brinell thủ công có thể là đủ. Đối với việc kiểm tra lô hàng hàng ngày và báo cáo khách hàng, máy đo độ cứng Brinell kỹ thuật số với chức năng đo hình ảnh và xuất báo cáo có thể cải thiện tính nhất quán và khả năng truy xuất nguồn gốc. Nếu nhà máy của bạn kiểm tra các sản phẩm đúc, rèn, bạc đồng, sản phẩm đúc nhôm, phôi thép, thân van, vỏ bơm hoặc các bộ phận kim loại nặng, vui lòng gửi ảnh mẫu, mác vật liệu, phạm vi HBW, kích thước mẫu tối đa và yêu cầu báo cáo trước khi yêu cầu báo giá. Phương pháp thử Brinell sử dụng vết lõm lớn hơn, có thể cung cấp giá trị độ cứng chính xác hơn cho các sản phẩm đúc, rèn và các vật liệu có cấu trúc không đồng nhất. Giá cả bị ảnh hưởng bởi phạm vi tải, kích thước khung, dung lượng mẫu, phương pháp đo thủ công hay kỹ thuật số, phần mềm, khối hiệu chuẩn, phụ kiện và hỗ trợ sau bán hàng. Thông thường là có. Vảy, vết cát, rỉ sét, dầu mỡ hoặc bề mặt không bằng phẳng cần được loại bỏ hoặc chuẩn bị để có thể đo độ lõm một cách rõ ràng. Việc này không phải lúc nào cũng cần thiết, nhưng được khuyến nghị đối với các nhà máy cần kiểm tra lô hàng định kỳ, báo cáo khách hàng, lưu trữ hình ảnh và đảm bảo tính nhất quán trong đo lường.6. Giá của máy đo độ cứng Brinell nên bao gồm những gì?
Mục báo giá Những điều cần xác nhận Vì sao nó ảnh hưởng đến giá cả Mô hình kiểm tra chính Phạm vi tải, kích thước khung, dung lượng mẫu Tải trọng lớn hơn và khung lớn hơn thường làm tăng chi phí. Hệ thống đo lường Kính hiển vi cầm tay, máy ảnh kỹ thuật số hoặc hệ thống phần mềm Đo lường hình ảnh kỹ thuật số làm tăng chi phí nhưng cải thiện khả năng truy xuất nguồn gốc. Khối hiệu chuẩn Các khối HBW nằm gần phạm vi hoạt động. Các khối chuẩn có thể truy xuất nguồn gốc là rất cần thiết cho việc kiểm chứng hàng ngày. Phụ kiện và dịch vụ Đầu ấn bi, bàn làm việc, giá đỡ, đào tạo, bảo hành Hỗ trợ toàn diện giúp giảm thiểu các vấn đề thiết lập sau khi giao hàng. Những câu hỏi quan trọng trước khi yêu cầu báo giá máy đo độ cứng Brinell
Kết luận: Chọn cấu hình máy thử Brinell phù hợp với các chi tiết đúc và rèn thực tế.
Câu hỏi thường gặp
Tại sao phương pháp thử Brinell được sử dụng cho các sản phẩm đúc và rèn?
Những yếu tố nào ảnh hưởng đến giá của máy đo độ cứng Brinell?
Các sản phẩm đúc thô có cần chuẩn bị bề mặt trước khi kiểm tra độ cứng Brinell không?
Việc đo độ Brinell kỹ thuật số có cần thiết không?
Bạn cần máy đo độ cứng Brinell để kiểm tra chất lượng vật đúc hoặc vật rèn?
Hãy gửi cho chúng tôi loại vật liệu, ảnh mẫu, kích thước mẫu tối đa, phạm vi HBW dự kiến, tải trọng yêu cầu, khối lượng thử nghiệm và nhu cầu báo cáo. Chúng tôi có thể giúp bạn đề xuất các thiết bị đo độ cứng Brinell phù hợp, hệ thống đo độ lún kỹ thuật số, khối hiệu chuẩn HBW, đầu đo độ lún dạng bi, đồ gá và cấu hình kiểm soát chất lượng hoàn chỉnh.
